水浸超声C扫描系统数据采集卡

     水浸超声系统是将探头放入水中,其发射超声波将会产生多次水界面反射波,同时被探物体也产生反射波,由于超声波在水中和钢中的传播速度不同,通过调整探头与被探物体间的水层厚度,使被探物体的底波位于二次水界面反射波前,缺陷波可在一次水界面波和底波之间产生。

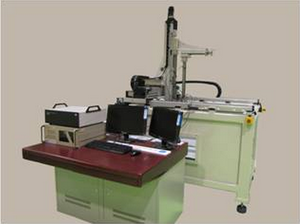

    超声水浸检测系统一般由水浸超声探头、探头移动组件、超声换能器、任意波形发生卡、多通道数据采集卡和水槽组成,可实现常规超声检测及A/B/C扫描成像,广泛应用于超声检测技术实验室研究、钢铁铝合金等材料超声检测、工业超声检测等。

    目前我司有两款产品适合水浸超声C扫描系统,主要是一款任意波形发生卡和多通道数据采集卡。


    任意波形发生卡指标如下:

• 高达125 MS/s 4通道;80MS/s 8通道
• 子型号有1通道、2通道、4通道和8通道
• PCI Express x4接口,数据传输率700MB/s
• 所有通道上同步产生信号
• 输出电平最大为±3 V 50欧(±6 V 1M欧)
• 功能:单次回放、循环、FIFO、门回放、顺序回放
• 1GB板载内存
• 每个系统最多同步16张卡
• 触发至输出延迟固定

• 可使用SCAPP选项从CUDA GPU直接传输数据

具体可见M2P.65系列产品资料


多通道数据采集卡指标如下:


• 高达125 MS/s 4通道;80MS/s 8通道;5MS/s 单通道

• 超快的PCI Express x4 Gen 2 接口
• 所有通道同步采集

• 每通道独立的ADC和放大

• 6个输入范围: ±200 mV 到±10 V

• 512MSample (1 GByte) 板载内存

• 窗口触发、预触发、OR/AND触发

• 每个系统能高达16块卡同步

• 特点: 单点采集、流模式、 多记录模式、门采样、ABA模式和时间戳

具体可见M2P.59系列产品资料
