测风激光雷达数据采集卡FPGA算法

FPGA模块FFT计算参数：

采集时间：t =1s

触发频率：10kHz

采样频率：fs=1 Gsa/s

一次外触发采样点数：21,300‬（对应60个距离门）

FFT点数：FFT_L=1024

FFT频率分辨率：fs/M=0.9765625 MHz

距离门点数：M=355 points

FFT结果累加次数：10K

采集流程：

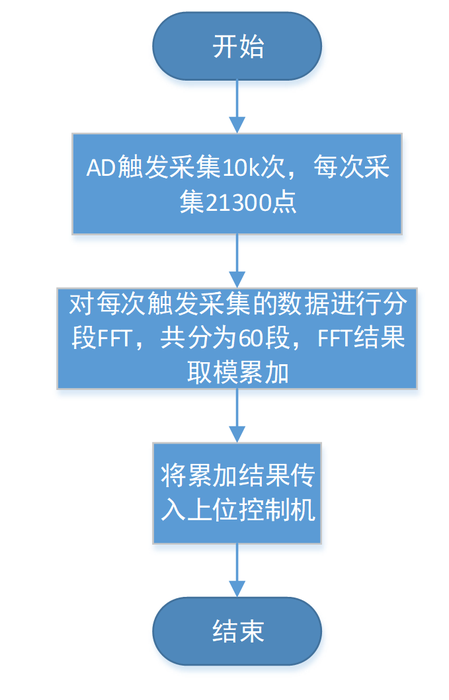

单次采集过程流程图如下：

FFT计算过程：

1. 将一次采集的数据点由先往后分为60段，每一段355点；

2. 对每一段的355点数据进行FFT，FFT模块配置为流水线型，实部前355个点输入数据点，后输入669点为0（补零），虚部输入1024点全为0；

3. 每一段计算结果实部虚部求平方和，保存输出的前512点与之前保存的相同段结果累加；

4. 完成10k次采集，FFT，累加后，将512*60点数据上传；

目前我司专门针对测风激光雷达做了几款高速数据采集卡，并都带上述测风雷达算法，产品分高性能和高性价比两款，有PCIE和网口（嵌入式）款，非常适合OEM客户。
