PCIE高速采集卡用于地波雷达项目

项目要求

1、路模拟信号（视频信号），3路数字信号（正北信号，方位信号，船手信号）

2、模拟信号输入范围±5V，差分信号

3、由触发信号控制开始采集和存储,天线每旋转一圈，会产生1个0点信号和多个方位信号，在软件上设置任意角度采集，在采集扇角外的区域内，只数字计数，AD不采集。要求采集的数据能实时传输到上位机处理

4、软件要求

a、能够设定每次触发后的采集时间,设定数据存储的格式和类型；

b、能够设置采样频率，能根据用户要求定制采集软件，提供软件代码，以供用户二次开发；

解决方案

1、基于标准PCIe采集卡（125MS/s 16bit 2通道）开发，标准产品采集卡只支持单端信号，为满足客户要求开发差分转单端信号的转接板，以及输入范围和阻抗的匹配

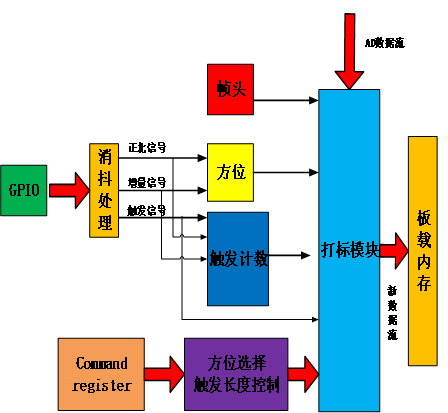

2、按客户要求做逻辑开发，软件开发，如下图

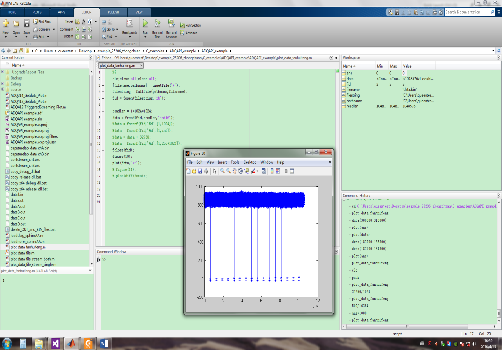

成果展示
