高压脉冲放电测试

概述

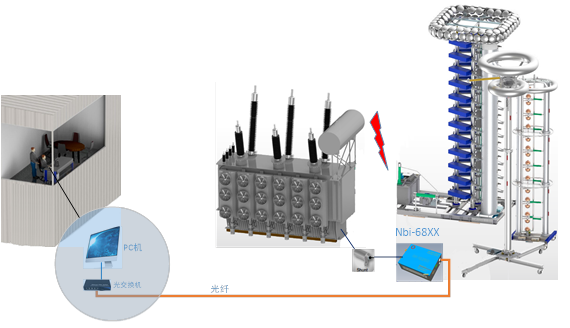

某高压所采集高压脉冲放电信号

• 测试内容：在放电测试中采集冲击电压的放电信号（冲击电压最高能到几十万伏），并记录下来

• 采集卡要求：单通道 200MS/s 采样率，12bit精度；
• 问题：由于环境比较特殊，普通数据采集卡或者示波器采集信号失真，并且极易被高压打穿，对操作人员的人身安全有隐患；强电磁环境，一般采集卡和示波器在冲击电压比较高的情况出现死机等情况；

• 采用光纤接口，有效的解决了远程控制传输问题。且光纤传输的是光信号，不受电磁场的影响；
• 通过独立电池供电，做到与地的彻底隔离，避免了高压环境地电压的干扰；

• 采用独立的嵌入式设计，独立运行，不受其它设备的影响。

产品特点

• 单通道最高250MSps采样率 12/14-bit转换精度；
• 带宽125MHz；
• 板载1GB DDR3存储器；
• 支持外部触发输入、支持长预触发、通道触发、软触发   内部脉冲触发；
• 千兆以太网/光纤接口
• 可用电池或者直流电源供电

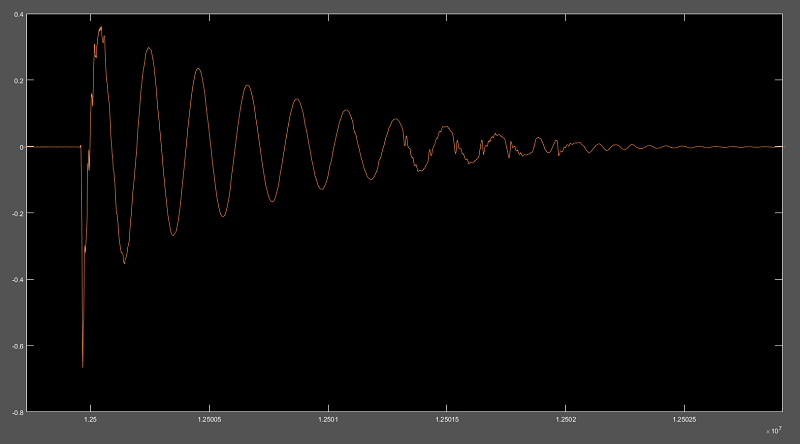

测试结果
