产品详情
M2p.59系列
板卡类型: AD卡
采样率: 10-100MS/s
精度: 16 Bit
接口: PCIe
产品简介: 20MS/s-125MS/s采样率 ;16bit精度,1-8通道;同步采集, PCI Express x4 接口,支持多板卡同步采集,500MSample板载内存;支持单端和差分输入。
产品详情

M2p.59系列 - 16 位数据采集卡

• 高达125 MS/s 4通道 80MS/s 8通道

• 超快的PCI Express x4 Gen 2 接口
• 所有通道同步采集

• 每通道独立的ADC和放大

• 6个输入范围: ±200 mV 到±10 V

• 512MSample (1 GByte) 板载内存

• 窗口触发、预触发、OR/AND触发

• 每个系统能高达16块卡同步

• 特点: 单点采集、流模式、 多记录模式、门采样、ABA模式和时间戳


M2p.59系列产品简介


m2p.59xx系列支持8通道单端和4通道差分输入,采样率能到80MS/s同步采集。单端和差分模式可以通过编程或软件切换。如果使用差分输入,会减少一半的通道数。高达16bit的精度,512MSample的板载内存,内存可分配给所有通道。


软件展示



对于自己编程的用户来说,可以使用Spectrum技术成熟的的驱动器(适用于WindowsLinux系统)。M2p系列提供了编程示例来来方便用户参考,同时支持C/C++, LabVIEW, Visual Basic, VB.NET, C#, J# Delphi的编程环境。


硬件框图



应用领域

  • 激光雷达

  • 超声成像

  • 光纤传感

  • 传感器信号采集

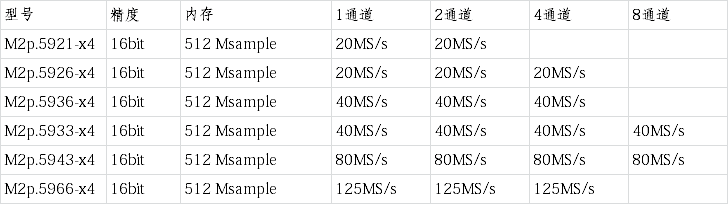

选型
